Innendurchmesser
Der Innendurchmesser ist das Maß der Innenseite der Öffnung oder des Lochs in Komponenten wie Schnallen, Ringen und Kordelenden und dient als Richtwert für die Auswahl der Breite und Dicke von Band, Schnur oder Kordel, die hindurchgeführt werden sollen.
Inhalt6 Abschnitte
Definition und Überblick
Der Innendurchmesser ist das Innenmaß der Öffnung, durch die Band, Schnur, Faden und ähnliche Materialien geführt werden, und nicht die Außenseite der Komponente. Bei Ringen und ähnlichen Beschlägen bezieht er sich oft auf die Breite der Einfädelöffnung und dient als grundlegender Anhaltspunkt zur Bestimmung der Materialverträglichkeit.
Der Begriff Innenmaß wird mit nahezu derselben Bedeutung verwendet. Bei runden Ringen und Kordelenden kann er jedoch nicht nur die innere Breite, sondern auch das innere Höhenmaß oder eine Kombination aus Innendurchmesser und Außendurchmesser bezeichnen.
Materialien und Aufbau
Der Innendurchmesser ist eine Maßangabe und bezeichnet weder einen Materialnamen noch die Art der Komponente. Zu den geeigneten Komponenten gehören Varianten aus Metall und Harz; die wirksame Öffnungsbreite variiert je nach Form, etwa quadratisch, D-förmig, rund oder mit Schiebemechanismus.
Selbst bei gleichem angegebenen Innendurchmesser unterscheiden sich die Leichtigkeit des Einfädelns des Bandes und die Sauberkeit des Sitzes nach dem Zurückschlagen je nach Drahtdurchmesser der Komponente, Rundung der Ecken, Mittelsteg und dem Vorhandensein beweglicher Teile.
Wie Größen angegeben werden

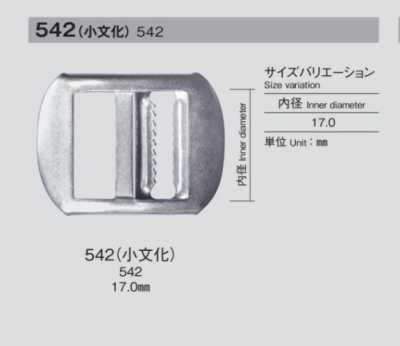

Der Innendurchmesser von Ringen wird oft in Millimetern als Innenbreite in der Richtung angegeben, in der das Band hindurchgeführt wird. Selbst wenn der Innendurchmesser der Bandbreite entspricht, kann das Einfädeln je nach Banddicke und Websteifigkeit schwierig sein.
Bei runden Komponenten kann der Innendurchmesser als Durchmesser angegeben werden, und bei röhrenförmigen Kordelenden kann er durch die inneren vertikalen und horizontalen Maße dargestellt werden. Der Außendurchmesser ist die Gesamtgröße der Komponente und wird vom Innendurchmesser unterschieden, der direkt die Bandbreite angibt, die hindurchgeführt werden kann.
- Innendurchmesser: das Innenmaß der Einfädelöffnung oder des Lochs.
- Außendurchmesser: das Gesamtmaß einschließlich des äußeren Umfangs der Komponente.
- Wirksames Innenmaß: ein Begriff zur Prüfung des tatsächlichen Durchgangsbereichs des Materials unter Ausschluss von Ecken und Mittelstegen.
Hauptanwendungen
Der Innendurchmesser wird bei der Auswahl von D-Ringen, Rechteckringen, Schiebern und Schnallringen für Taschengriffe und Schulterbänder verwendet. Die Wahl einer Einfädelöffnung, die zur Breite des Gurts oder Riemens passt, erleichtert Montage und Längenanpassung.

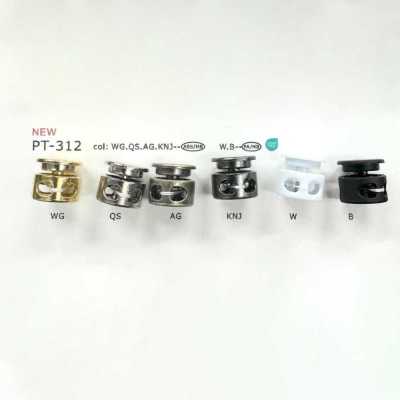

Auch bei Kordelstoppern, Kordelenden und Doppelringen wird der Innendurchmesser bzw. das Innenmaß geprüft, um die Kompatibilität mit der Dicke von Kordel oder Schnur zu bestätigen. In der Bekleidungsanwendung betrifft dies Teile zur Weitenregulierung, Hängeschlaufen und angesetzte Bänder.
Auswahl und Hinweise
Wählen Sie nicht nur nach der Breite des einzufädelnden Bandes, sondern berücksichtigen Sie auch die Banddicke, die Dicke überlappender Bereiche und die Steifigkeit nach dem Nähen. Bei Spezifikationen, bei denen das Band durch Schieber und ähnliche Teile zurückgeschlagen wird, ist es wichtig zu prüfen, ob es nicht nur flach hindurchpasst, sondern dies auch in der tatsächlichen Einfädelreihenfolge im Prototypentest funktioniert.
Bei tragenden Bereichen prüfen Sie nicht nur den Innendurchmesser, sondern auch das Material der Komponente, den Drahtdurchmesser, die Konstruktion und ob eine Belastbarkeitsangabe vorliegt. Bei Metallteilen sollten außerdem Rost und Verfärbungen der Beschichtung beachtet werden; bei Kunststoffteilen ist auf die für den Einsatzzweck geeignete Haltbarkeit zu achten. Bei Produkten, die eine Nadelprüfung durchlaufen, prüfen Sie im Voraus, ob Metall verwendet wird und ob das Produkt die Bedingungen für die Nadelprüfkompatibilität erfüllt.
Häufig gestellte Fragen
Sollte der Innendurchmesser oder der Außendurchmesser der Bandbreite entsprechen?
Die Kompatibilität mit der Bandbreite sollte grundsätzlich anhand des Innendurchmessers geprüft werden. Der Außendurchmesser beeinflusst das Gesamtbild der Komponente und den Einbauraum, sagt aber nichts über die Größe der Einfädelöffnung aus. Bei Spezifikationen, bei denen das Band zurückgeschlagen wird, ist das tatsächliche Teil einschließlich der Dicke zu prüfen.
Kann ich ein Band einfädeln, das genauso breit ist wie der Innendurchmesser?
Wenn das Band flach und dünn ist, kann es passen, aber je nach Banddicke, Steifigkeit der Kanten, inneren Ecken der Komponente und Dicke eines eventuellen Mittelstegs kann das Einfädeln schwierig werden. Insbesondere bei Verstellbeschlägen sollte die durch das Zurückschlagen entstehende Dicke berücksichtigt und die Bedienbarkeit mit einem Prototyp bestätigt werden.
Was sollte bei Metallringen außer dem Innendurchmesser geprüft werden?
Prüfen Sie die Festigkeit in Bezug auf die vorgesehene Belastung, den Drahtdurchmesser und die Struktur der Verbindung, die Oberflächenveredelung sowie mögliche Probleme mit Rost oder Verfärbungen. Bei Produkten, die mit der Haut in Kontakt kommen oder einer Nadelprüfung unterliegen, ist es außerdem notwendig, die Nickelspezifikationen zu bestätigen, zu prüfen, ob die Bedingungen für die Nadelprüfkompatibilität erfüllt sind, und die Auswirkungen auf den verwendeten Textilstoff zu berücksichtigen.
