Rechteckring

Definition und Überblick

Ein Rechteckring ist ein quadratisches oder rechteckiges, schlaufenförmiges Beschlagteil mit geraden Seiten. Er wird verwendet, um Bänder, Gurte, Kordeln und dergleichen hindurchzuführen, um Bauteile zu verbinden, und auch für Anwendungen wie die Längenanpassung in Kombination mit Schiebern und ähnlichen Teilen.

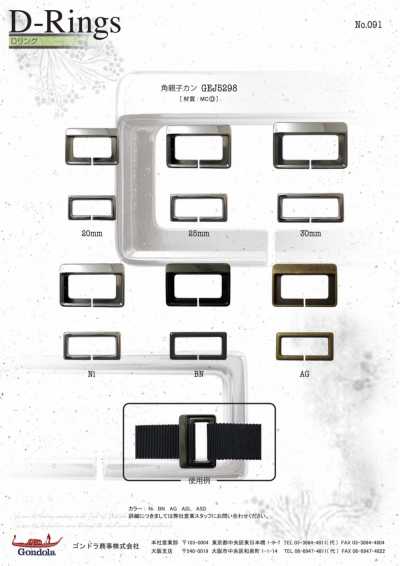

Es gibt Ausführungen aus gebogenem Metalldraht, Ausführungen aus Blech oder Guss sowie kunststoffgespritzte Produkte. Die Grundform hat keinen Mittelsteg im Rahmen, aber je nach Form und Anwendung gibt es auch ähnliche Produkte mit Mittelsteg.

Materialien und Aufbau

Metallausführungen werden für Taschengriffe, bei denen Festigkeit erforderlich ist, für Gürtel und für Bekleidungszubehör verwendet. Die Oberfläche kann plattiert oder beschichtet sein, was nicht nur das Erscheinungsbild, sondern auch die Korrosionsbeständigkeit und die Eignung für die Einsatzumgebung beeinflusst.

Kunststoffausführungen sind relativ leicht und auch eine Option für Produkte, die Metallkontakt vermeiden sollen. Da sich jedoch Tragfähigkeit, Schlagfestigkeit und Witterungsbeständigkeit je nach Material unterscheiden, muss auch bei gleicher Form geprüft werden, ob die erforderliche Leistung erfüllt wird.

Wie Größen angegeben werden

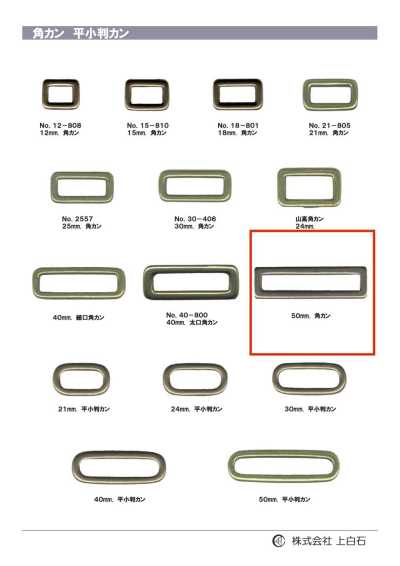

Die Größen von Rechteckringen werden im Allgemeinen durch die Innenbreite angegeben, durch die das Band geführt wird. Die Grundregel ist, die Bandbreite mit dem Innenmaß abzustimmen; wenn das Band dick ist oder vor dem Durchführen gefaltet wird, sollten auch die Innenhöhe und die Rundung der Ecken geprüft werden.

Die Außenmaße, der Drahtdurchmesser bzw. die Dicke und die Innenhöhe beeinflussen das Erscheinungsbild, die Einfädelbarkeit und die Festigkeit. Selbst bei derselben Innenmaßangabe variiert die tatsächliche Durchgängigkeit je nach Herstellungsverfahren und Querschnittsform, daher ist es wichtig, die Kompatibilität mit dem tatsächlichen Band zu prüfen.

• Innenbreite: Kompatibilität mit der Breite des einzufädelnden Bands prüfen.
• Innenhöhe: Bezieht sich auf die Banddicke und darauf, ob eine zweilagige Einfädelung möglich ist.
• Drahtdurchmesser / Dicke: Bezieht sich auf Festigkeit, Gewicht und optischen Eindruck.
• Außenmaße: Auf Kollisionen mit Nähpositionen und umliegenden Beschlagteilen prüfen.

Hauptanwendungen

Bei Taschen werden sie für Verbindungen von Schulterbändern, Befestigungspunkte für Griffe und Einfädelpunkte für Gurte verwendet. Bei Bekleidung werden sie für den Abschluss von Gurtenden, dekorative und verstellbare Teile an Taille und Manschetten sowie für Zubehör an Arbeits- und Outdoorbekleidung eingesetzt.

Allein verwendet dienen sie als feste Verbinder; in Kombination mit Schiebern oder Schnallenringen können sie zur Längenverstellung von Gurten eingesetzt werden. Im Vergleich zu D-Ringen verdreht sich das Band weniger leicht und lässt sich einfacher gerade und sauber führen.

Auswahl und Vorsichtsmaßnahmen

In belasteten Bereichen sollte die Festigkeit nicht nur im Hinblick auf die Kompatibilität mit der Bandbreite betrachtet werden, sondern auch durch die Bewertung des Materials des Rechteckrings, des Querschnitts, des Verbindungszustands und des genähten Bereichs. Insbesondere Schulterbereiche an Taschen sollten unter Berücksichtigung der zu erwartenden Last und der wiederholten Nutzung getestet und geprüft werden.

Bei Metallausführungen ist Vorsicht hinsichtlich Rost, Verfärbung und Farbübertragung auf das Gegenmaterial durch Schweiß, Feuchtigkeit, Waschen, Meerwasser oder Chemikalien geboten. Bei plattierten Produkten sollten auch Oberflächenveränderungen durch Reibung geprüft werden. Bei Produkten, die eine Metalldetektion erfordern, sollte der Bedarf an Kompatibilität mit Nadelprüfgeräten sowie die Prüfbedingungen vorab mit der Produktionsquelle abgestimmt werden.

Rechteckringe unterscheiden sich von D-förmigen Ringen wie D-Ringen dadurch, dass sie gerade Seiten haben, an denen das Band geführt wird. Außerdem haben Schieber und Schnallenringe häufig einen Mittelsteg zum Verstellen der Bandlänge, sodass ihre Funktion sich von der eines einfachen, rahmenförmigen Rechteckrings unterscheidet.

Häufig gestellte Fragen

Sollte ich das Innenmaß eines Rechteckrings genauso groß wie die Bandbreite wählen?

Grundsätzlich sollte ein Innenmaß gewählt werden, das nahe an der Bandbreite liegt. Bei dickem Band, bei Ausführungen, bei denen das Band doppelt gefaltet durchgezogen wird, oder an Stellen, an denen Nahtzugaben übereinanderliegen, ist jedoch zusätzlicher Spielraum erforderlich. Prüfen Sie den tatsächlichen Einfädelzustand, einschließlich nicht nur der Innenbreite, sondern auch der Innenhöhe, der Eckrundung und der Dicke des Bandendes.

Wie werden Rechteckringe und Schieber unterschiedlich verwendet?

Rechteckringe sind hauptsächlich rahmenförmige Beschlagteile, durch die Bänder oder Gurte zur Verbindung geführt werden. Schieber eignen sich für Anwendungen, bei denen ein Mittelsteg und Reibung genutzt werden, um die Länge zu verstellen und zu halten. Bei Schultergurten kann ein Rechteckring für den Verbindungsbereich und ein Schieber für den Verstellbereich verwendet werden.

Was ist bei der Verwendung von Metall-Rechteckringen in Bekleidung zu beachten?

Prüfen Sie die Möglichkeit von Rost, Verfärbung, Beschichtungsabrieb und Farbübertragung auf den Kontaktstoff durch Waschen, Schweiß oder Feuchtigkeit. Auch in hautnahen Positionen ist die Berücksichtigung von Metallkontakt erforderlich. Bei Produkten, die einer Nadelprüfung unterzogen werden, sollte vorab bestätigt werden, ob sie verwendet werden können und wie sie sich auf den Prüfprozess auswirken.
