Karabinerhaken

Definition und Überblick

Ein Karabinerhaken ist ein hakenförmiges Beschlagteil mit einem Öffnungs- und Schließteil an der Spitze, das zum Befestigen an einem Gegenstück gedrückt wird und sich beim Loslassen durch Federkraft wieder schließt. Der Name soll von seiner Form stammen, die an eine Aubergine erinnert, und er wird für abnehmbare Teile wie Taschengurte verwendet.

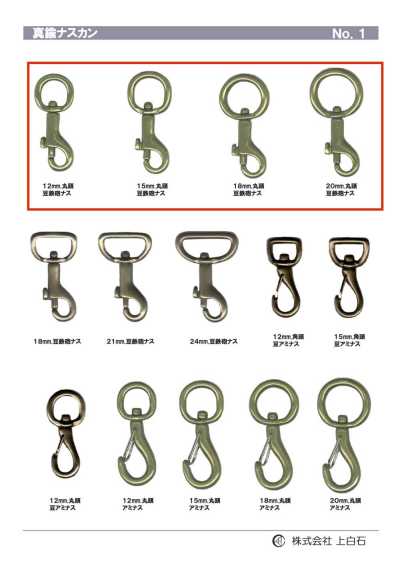

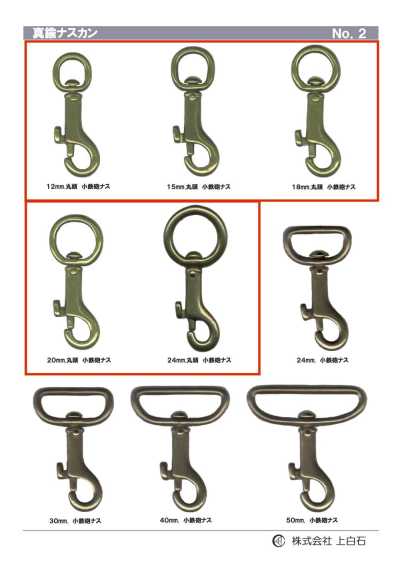

Im unteren Teil des Körpers haben manche Ausführungen einen Ring zum Durchziehen von Band oder Kordel oder eine Drehachse. Die drehbare Ausführung zeichnet sich dadurch aus, dass sich der Gurt während des Gebrauchs weniger leicht verdreht. Vorhandensein oder Nichtvorhandensein eines Drehmechanismus sowie die Form des Öffnungs- und Schließteils variieren jedoch je nach Produkttyp.

Materialien und Aufbau

Bei Metallausführungen werden Zinkdruckguss, Eisen, Messing und Aluminium verwendet, und die Oberfläche kann beschichtet oder lackiert sein. Je nach Anwendung sind auch Ausführungen aus Kunstharz erhältlich und werden für Produkte gewählt, bei denen geringes Gewicht oder eine metallfreie Ausführung im Vordergrund stehen.

Die typische Konstruktion besteht aus dem Körper, dem Öffnungs- und Schließbügel, einer Feder, die den Bügel zurückführt, und einer Basis zum Befestigen von Band oder anderen Materialien. Da sie eine Feder und eine Achse enthält, muss nicht nur das Aussehen geprüft werden, sondern auch das Zurückspringen des Bügels, das Spiel beweglicher Teile und die Funktion des drehbaren Teils.

So wird die Größe angegeben

Die Größe eines Karabinerhakens wird nicht nur über die Gesamtlänge, sondern auch über das Innenmaß des Teils geprüft, durch das das Band geführt wird. Stimmen Bandbreite und Innenmaß nicht überein, kann das Band möglicherweise nicht durchlaufen, sich schlecht bewegen oder seitlich verrutschen, was das Aussehen und die Kraftverteilung beeinflusst.

In den Spezifikationen hilft es, das Innenmaß des Bandbefestigungsteils, die Gesamtlänge, die maximale Breite und die Öffnungsgröße getrennt als Durchzugsbreite anzugeben, um Missverständnisse zu vermeiden. Der Drahtdurchmesser und das Innenmaß des passenden D-Rings oder eines anderen Beschlagteils werden ebenfalls mit einem tatsächlichen Muster geprüft, um zu bestätigen, dass der Bügel zuverlässig hindurchpasst.

• Das Innenmaß des Befestigungsteils prüfen, einschließlich der fertigen Dicke des einzuziehenden Bandes.
• Die Öffnungsgröße mit der Dicke des zu verbindenden Rings oder der Kordel abgleichen.
• Auch die Links-Rechts-Ausrichtung sowie die Ausführung als drehbare oder feste Variante angeben.

Hauptanwendungen und Auswahl

Er wird für Schultergurte von Taschen, Schlüsselanhänger, Verbindungsteile von Beuteln und abnehmbare Bekleidungsaccessoires verwendet. Ein Karabinerhaken ist ein Beschlagteil für das An- und Abbringen, und seine Funktion unterscheidet sich von der eines Schiebers oder einer Schnalle, die hauptsächlich zur Längenverstellung dienen.

Bei der Auswahl ist zu prüfen, ob die Festigkeit zum Produktgewicht und zur erwarteten Belastung passt, und Zugversuche sowie Öffnungs- und Schließtests unter möglichst praxisnahen Bedingungen durchzuführen. Für Anwendungen mit hohen Lasten sollte die Festigkeit der gesamten Konstruktion bewertet werden, also nicht nur des Bügels, sondern auch von Band, Nähten und dem passenden Ring.

Beschichtete Produkte können sich durch Reibung, Schweiß, Feuchtigkeit, Waschen oder Chemikalien verfärben oder korrodieren. Bei Kinderprodukten, bei denen Schritte zur Metalldetektion erforderlich sind, sollte im Voraus geprüft werden, ob Metall enthalten ist und ob eine Kompatibilität mit Metalldetektoren erforderlich ist; zudem sind für den Prozess geeignete Spezifikationen zu berücksichtigen, einschließlich Ausführungen aus Kunstharz.

Unterschiede zu ähnlichen Begriffen

D-Ringe, Rundringe und Rechteckringe sind ringförmige Beschlagteile, durch die Band oder Kordel geführt oder an denen ein Karabinerhaken eingehängt wird. Da diese Beschlagteile in der Regel keinen federbelasteten Öffnungs- und Schließbügel haben, werden sie von Karabinerhaken unterschieden, die eine schnelle An- und Abbringfunktion besitzen.

Schieber und Schnallen sind Beschlagteile, die hauptsächlich zur Einstellung der Bandlänge verwendet werden. Ein Schieber kann mit dem Befestigungsteil eines Karabinerhakens kombiniert werden, doch der Karabinerhaken dient dem Verbinden und Lösen, während Schieber oder Schnalle der Längenverstellung dienen.

Häufig gestellte Fragen

Welche mm-Größe sollte ich für einen Karabinerhaken wählen?

Grundsätzlich wählt man ihn, indem man das Innenmaß des Bandbefestigungsteils des Karabinerhakens an die verwendete Bandbreite anpasst. Allerdings müssen auch die Banddicke, die Überlappung an der gefalteten Stelle und die Wölbung nach dem Nähen berücksichtigt werden. Beim passenden D-Ring und ähnlichen Teilen sollte außerdem geprüft werden, ob der Drahtdurchmesser durch die Öffnungsgröße passt.

Wie sollten Karabinerhaken und D-Ringe unterschiedlich verwendet werden?

Ein Karabinerhaken ist ein Haken zum An- und Abbringen an einem Gegenstück mittels eines federbelasteten Bügels. Ein D-Ring wird als ringförmiges Gegenstück verwendet, um Band hindurchzuführen oder einen Karabinerhaken daran einzuhängen. Im Allgemeinen wird ein Karabinerhaken mit einem D-Ring für Teile kombiniert, die abnehmbar sein müssen, während ein D-Ring für feste Verbindungspunkte verwendet wird.

Kann die Festigkeit eines Karabinerhakens allein anhand des Aussehens beurteilt werden?

Die Festigkeit lässt sich nicht nur anhand der sichtbaren Größe oder Dicke beurteilen. Die tatsächliche Haltbarkeit hängt vom Material, dem Herstellungsverfahren, der Konstruktion von Bügel und Feder, dem Gegenstück, dem Band und der Nahtspezifikation ab. Wichtig ist, Prüfungen und Qualitätskontrollen im montierten Zustand entsprechend der erwarteten Belastung und Anzahl der Verwendungen durchzuführen.
